Cara menghubungkan R1 ke R2

Kelompok 10

Nama              : Moch. Rhosyid

No. Absen      : 06

Nama              : Mohammad Dyvani Wahyu Wildana

No. Absen      : 08

Nama              : Taufiq Hidayat

No. Absen      : 26

Kelas              : 12 TKJ 2

Setting Router 1

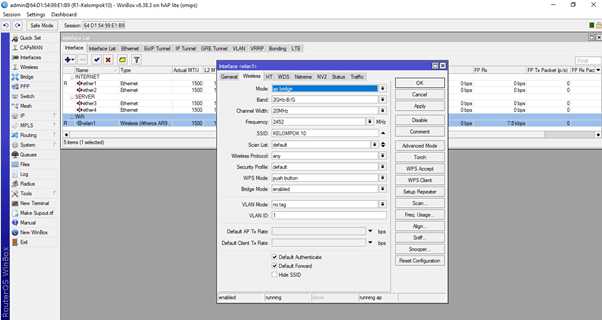

• Buka sofware Winbox, lalu masuk dengan Login admin dan Password (Tidak usah diisi). Setelah masuk kedalam softwarenya, buka Interfaces dan enable wlan1. Lalu double klik wlan1 dan masuk ke menu Wireless, dan setting :

Mode                    : ap bridge

Frequency            : 2452

SSID                     : KELOMPOK 10

Nb : Frequency ditentukan dengan bantuan Scan -> Start –> pilih Signal Strength yang terbesar

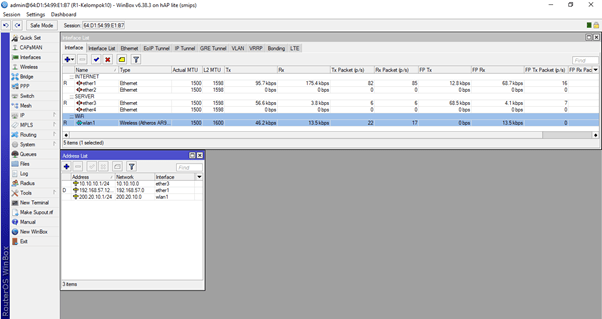

• Setting IP Address di IP -> Addresses. Setting IP ether3 (Poet yang terhubung ke PC) dan IP wlan1.

IP Ether 3 : 10.10.10.1/24

IP wlan1   : 200.20.10.1/24

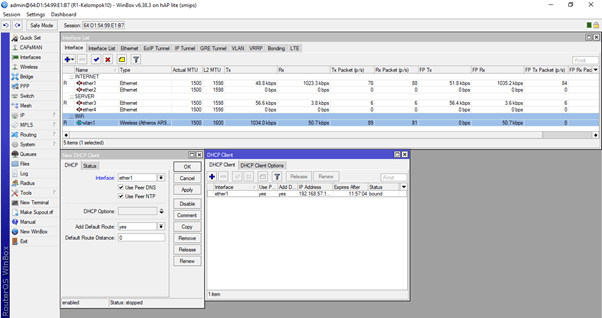

• Setting DHCP Client di IP -> DHCP Client.

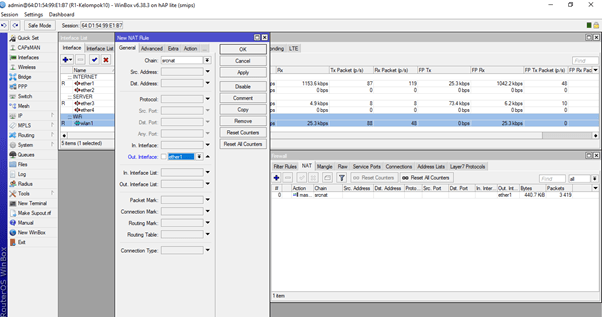

• Setting NAT di IP -> Firewall -> NAT.

Pada menu General :

Chain                   : srcnat

Out. Interface       : ether1 (Ether WAN)

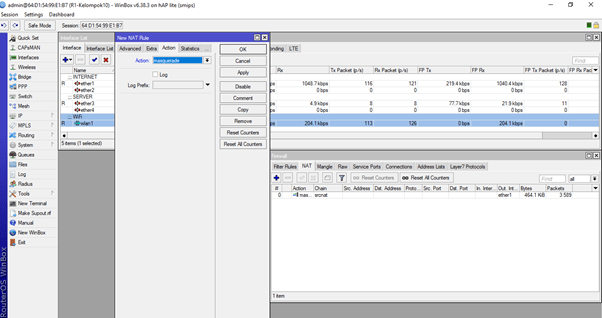

Pada menu Action :

Action                   : Masquerade

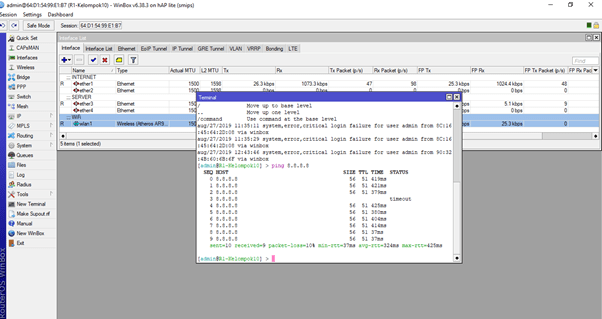

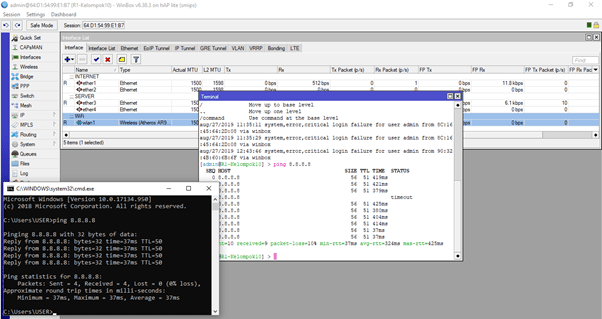

• Ping google.com di New Terminal & CMD.

Setting Router 2

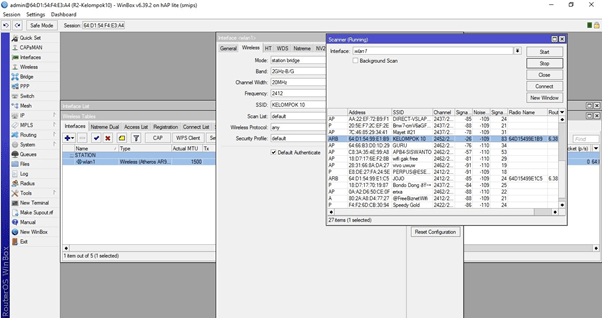

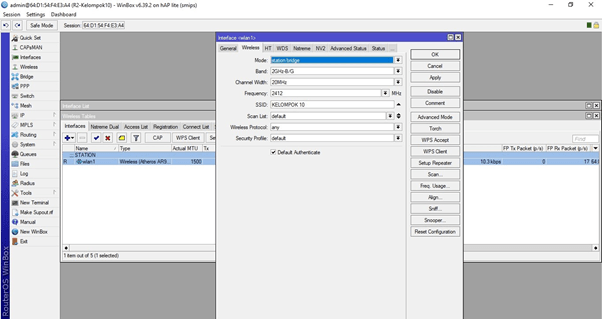

• Buka sofware Winbox, lalu masuk dengan Login admin dan Password (Tidak usah diisi). Setelah masuk kedalam softwarenya, buka Wireless dan enable wlan1. Lalu double klik wlan1 dan masuk ke menu Wireless, dan setting :

Mode        : station bridge

Untuk menghubungkan Router 2 dan Router 1 menggunakan bantuan Scan -> Start -> KELOMPOK 10 (SSID Router 1) -> Connect.

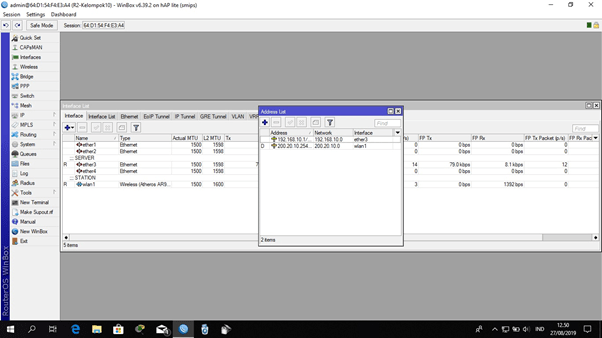

• Setting IP Address di IP -> Addresses. Setting IP ether3 (Port yang terhubung ke PC).

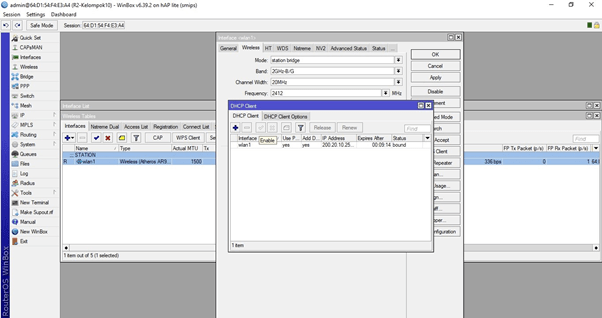

• Setting DHCP Client di IP -> DHCP Client (Menggunakan wlan1 sebagai internet).

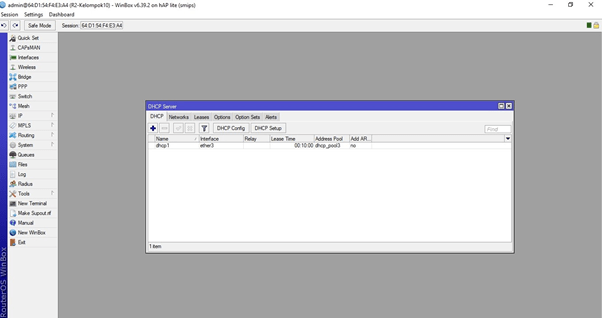

• Setting DHCP Server di IP -> DHCP Server.

• Setting NAT di IP -> Firewall -> NAT.

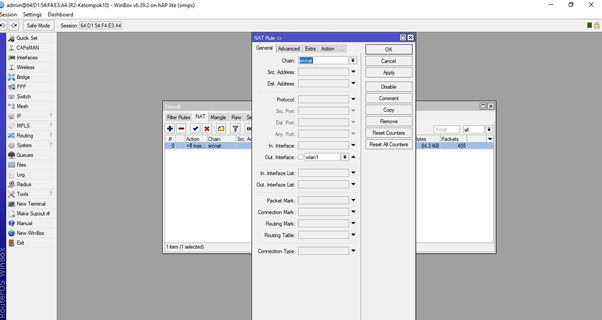

Pada menu General :

Chain                   : srcnat

Out. Interface       : wlan1

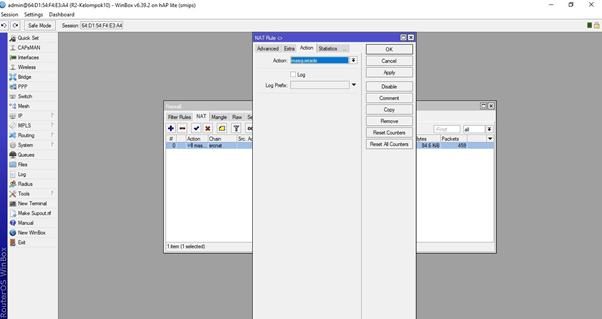

Pada menu Action :

Action                   : Masquerade

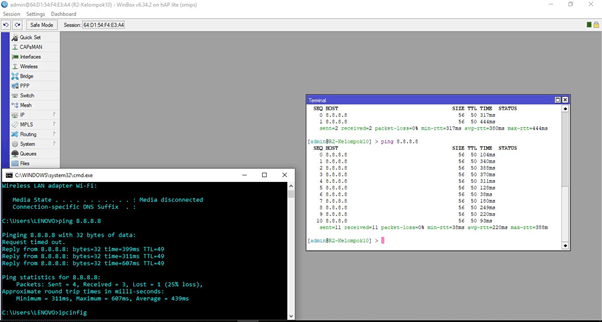

• Ping google.com di New Terminal & CMD.
